Skanowanie konstrukcji żelbetowej

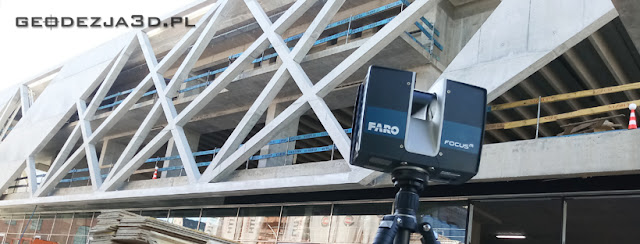

Przedmiotem fajnego zlecenia było skanowanie żelbetowych belek na elewacji budynku na warszawskiej Pradze. W figury geometryczne; trójkąty i czworoboki utworzone przez belki ma zostać wpasowana na wymiar ozdobna blacha perforowana.


Z uwagi na konieczność zapewnienai milimetrowej dokładności, rejestrację skanów wykonaliśmy na sfery. Każda ze ścian została zrzutowana na płaszczyznę i rozrysowana w CAD celem przekazania zleceniodawcy rzutu wektorowego 2D.
